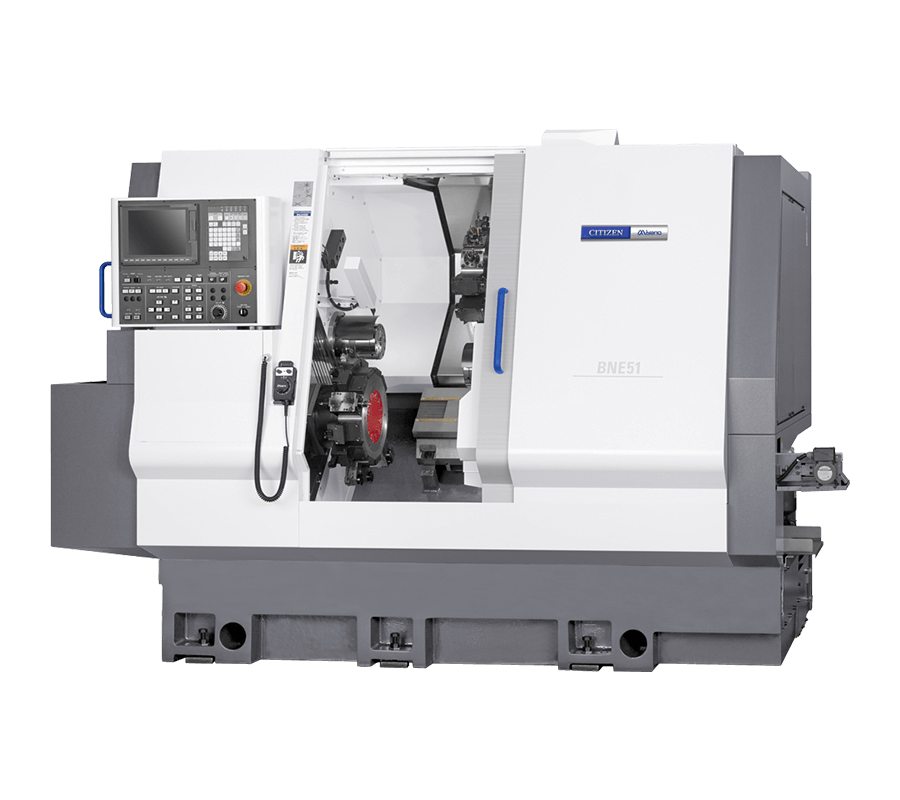

Miyano BNE-51MSY
品牌: Miyano
提供缩短周期时间和充分的加工变形
以因高刚性、高精度而获得定评的BNE系列为基础，实现“两端面同时开孔加工”、“采用重叠控制的3工具同时加工”， 提供缩短周期时间和充分的加工变形。
- 通过提升同步加工性能，大幅缩短加工时间

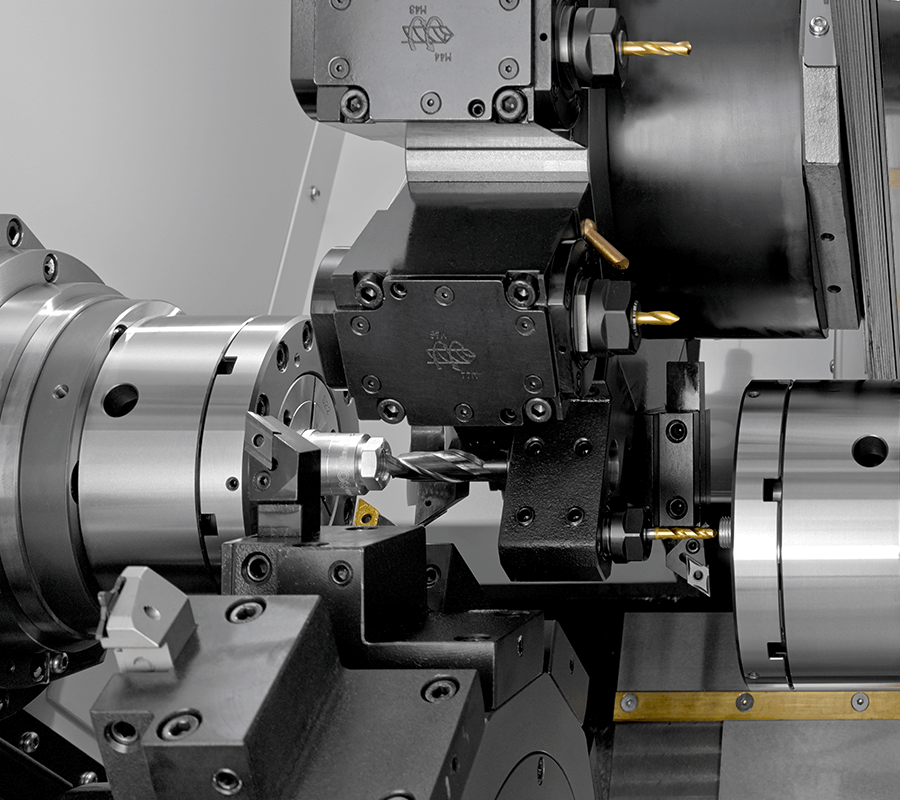

- 利用重叠控制实现3刀具同步加工
- 搭载2台12角刀塔，可应对各种加工要求
产品规格
| 型号 | BNE-51MSY | ||
|---|---|---|---|
| 棒材最大加工直径 | SP1 | ø51mm | |
| SP2 | ø51mm | ||
| 最大加工长度 | 90mm | ||
| 刀具台形式 | HD1 | 12角转塔 | |
| HD2 | 12角转塔 | ||

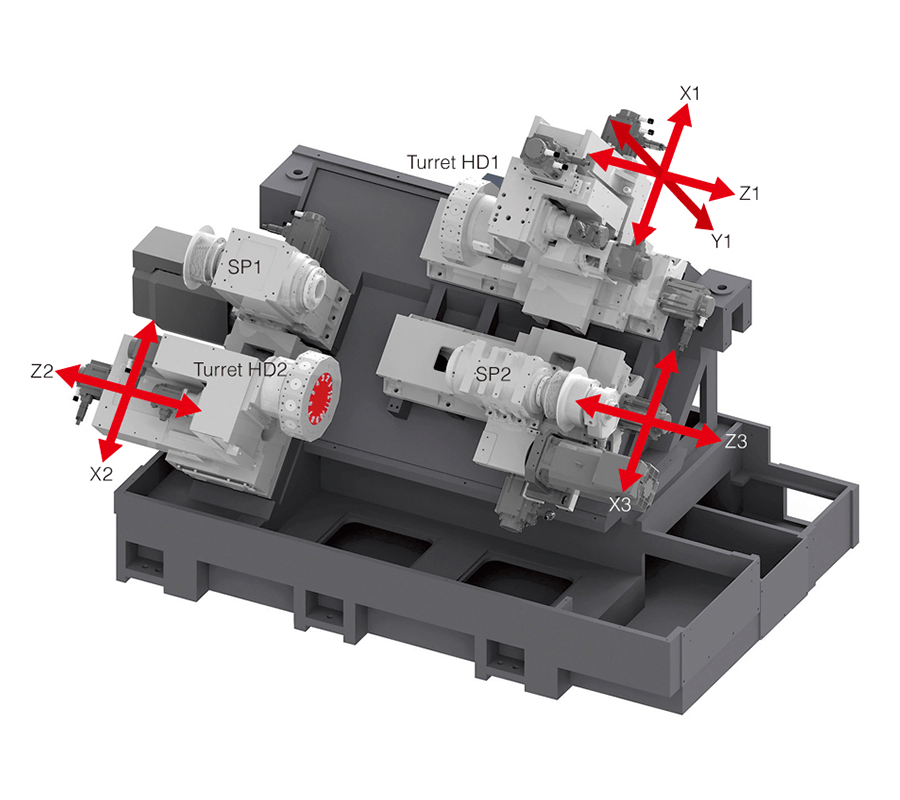

| 移动行程 | HD1 | X1轴 | 195mm |
| Z1轴 | 380mm | ||
| Y1轴 | 80（±40）mm | ||
| HD2 | X2轴 | 195mm | |
| Z2轴 | 175mm | ||
| SP2 | X3轴 | 155mm | |
| Z3轴 | 450mm | ||
| 刀柄高度 | □20mm | ||
| 开孔钻头刀柄部直径 | ø25mm | ||
| 旋转刀具最大安装数 | HD1 | 12把 | |
| HD2 | 12把 | ||
| 主轴旋转速度 | SP1&SP2 | 5,000min-1 | |
| 主轴马达 | SP1 | 15/11kW | |
| SP2 | 7.5/5.5kW | ||
| 刀具主轴马达 | 2.2kw 20Nm 4.0kw 25Nm(OP.) | ||
| 机床高度 | 2,050mm | ||
| 机床面积 | 2,725×2,159mm | ||
| 机床重量 | 8,000kg | ||
